表面增強奈米級芯片(Phan² SERS)

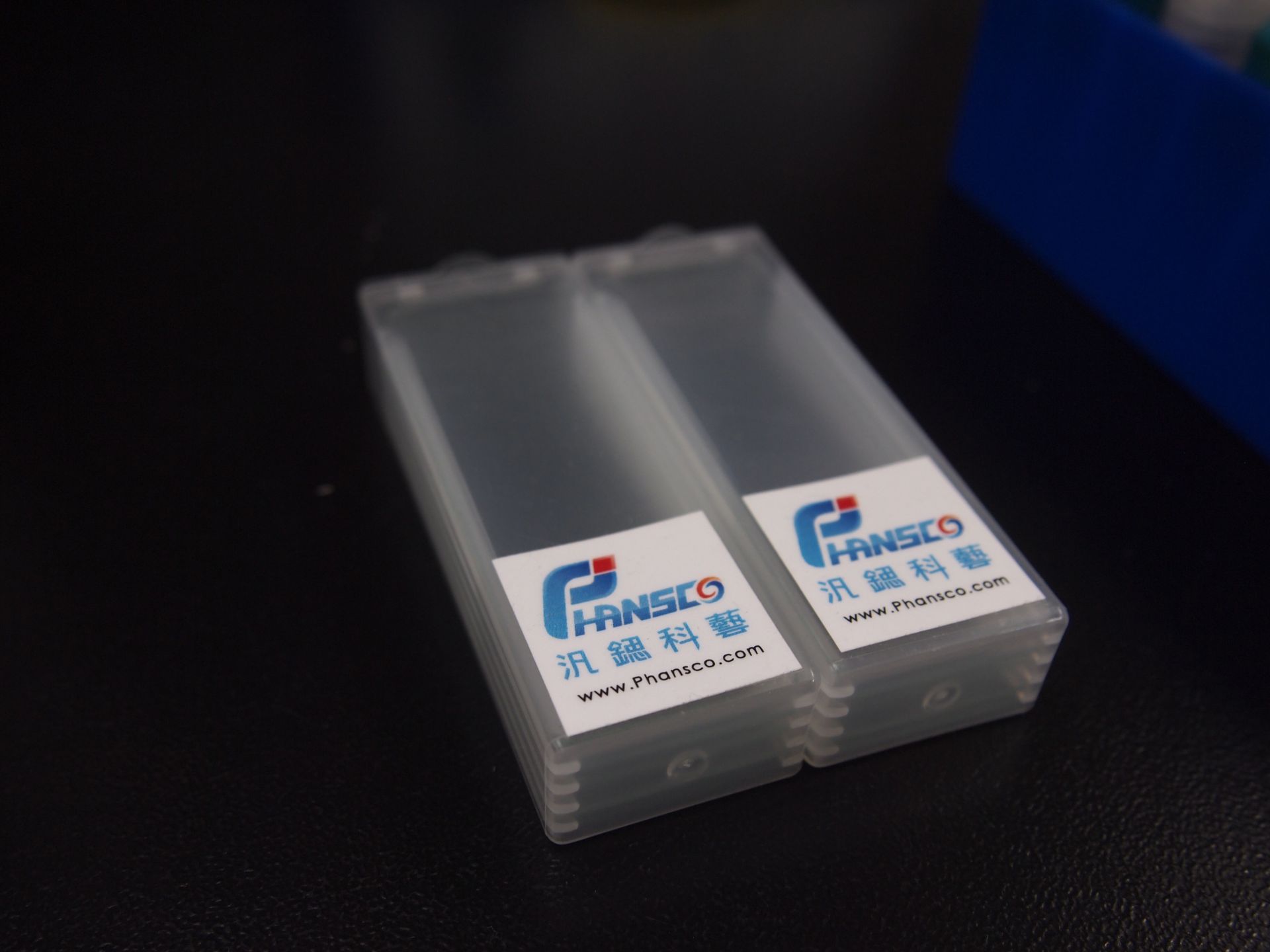

汎鍶SERS基板適用於廣波域雷射激發範圍(532nm, 633nm,785nm和1064 nm),以斜向角度奈米雕刻沉積法製成的銀奈米直柱結構，增強拉曼光譜訊號強度達數百萬倍至千萬倍以上，高表面結構均勻度與良好拉曼訊號重覆性，可以穩定地偵測微量物質，提高光譜訊號強度及分析，是快速檢測食品與農藥用藥安全的先進技術。
- 廠商名稱汎鍶科藝股份有限公司
汎鍶科藝開發全球最佳成本效益的奈米級芯片專利技術及量產能力，與台北科技大學奈米光電驗室技術合作，成功開發出「表面增強奈米級晶片」，無螢光背景。
利用奈米結構固態增強基板，與待測化學分子產生表面電漿共振現象，大幅增強倍率和結構的均勻性，有效增強訊號達10⁷，穩定偵測微量物質成份由ppm 到 ppb 的檢測極限。
利用奈米結構固態增強基板，與待測化學分子產生表面電漿共振現象，大幅增強倍率和結構的均勻性，有效增強訊號達10⁷，穩定偵測微量物質成份由ppm 到 ppb 的檢測極限。
