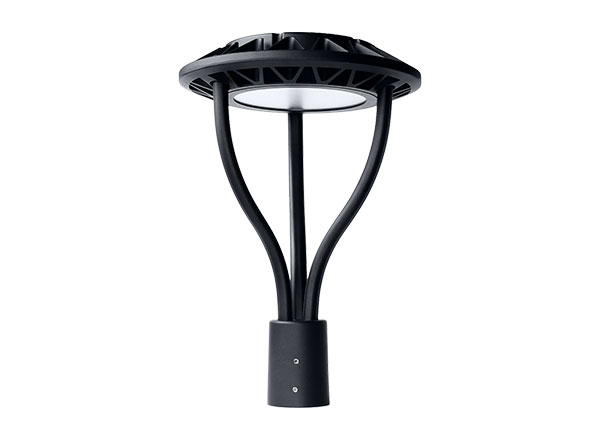

LED 景觀燈
燈體採用高品質壓鑄鋁，具備良好的散熱性能。
景觀燈預留智慧控制器NEMA底座，因應未來智慧 控制需求。
防水防塵 IP66等級，適合台灣高溫潮濕氣候。
搭配台灣明緯高效率電源，性能穩定，使用壽命長。
使用國際一線廠牌高亮度LED，發光效率高，節能省電。
景觀燈預留智慧控制器NEMA底座，因應未來智慧 控制需求。
防水防塵 IP66等級，適合台灣高溫潮濕氣候。
搭配台灣明緯高效率電源，性能穩定，使用壽命長。
使用國際一線廠牌高亮度LED，發光效率高，節能省電。
- Company NameWATT SOLID STATE LIGHTING CO .,LTD.
型號
WSL-LSL30L0
WSL-LSL40L0
WSL-LSL50L0
額定功率
30W
40W
50W
額定光通量
4,500 lm
6,000 lm
7,500 lm
額定光效
150lm/w
150lm/w
150lm/w
色溫
3000K（黃光）
演色性
Ra 80
輸入電壓
100~ 240 VAC; 50/60 Hz
搭配燈桿尺寸
≤ Ø60mm
工作溫度
-30°C to +50°C
工作濕度
10% to 90% RH
